HP Victus 16 Kronik Hall Sensörü Arızası

HP Victus 16 Kronik Hall Sensörü Arızası

Detaylı Kök Sebep (Root Cause) Analizi, Semptomlar ve Donanımsal Çözüm Raporu

Türkiye dizüstü bilgisayar pazarında fiyat/performans oranı nedeniyle yoğun talep gören HP Victus 16 serisi cihazlarda, son dönemde teknik servis laboratuvarımıza benzer semptomlarla başvuran kullanıcı sayısında geometrik bir artış gözlemlenmiştir. Bu rapor, forumlarda “rastgele ekran kararması” veya “uyku modu problemi” olarak basitleştirilen, ancak arka planında hatalı bir mühendislik mimarisi barındıran Hall Sensörü (Kapak Algılama Devresi) arızasını derinlemesine incelemek, sebep-sonuç ilişkilerini ortaya koymak ve spam niteliği taşımayan, arama motorlarında (SEO) otorite sağlayacak teknik detayları sunmak amacıyla Arke Bilgisayar tarafından hazırlanmıştır.

1. Hall Sensörü Teknolojisi ve Anakart Üzerindeki Rolü

Modern dizüstü bilgisayarlarda ekran kapağının kapatıldığını algılamak amacıyla mekanik switch yapısı yerine Hall Effect (Hall Etkisi) sensörleri kullanılır. Bu sensör, yarı iletken bir eleman olup, kendisine yaklaşan manyetik alanın (ekran çerçevesine gizlenmiş mıknatısın) yoğunluğunu ölçerek çalışır. Kapak kapatıldığında oluşan voltaj değişikliği, gömülü kontrolcüye (Embedded Controller – EC) iletilir. EC, işletim sistemine ACPI sinyali göndererek cihazın ekran beslemesini kesmesini (Backlight Off) veya sistemi uyku moduna (S3/S0 Low Power Idle) almasını emreder.

2. Detaylı Sebep – Sonuç Analizi (Cause and Effect)

HP Victus 16 platformunda (özellikle 2023-2024 üretim döngüsündeki anakart mimarilerinde) yaşanan kriz, basit bir yazılım hatası veya münferit bir parça kusuru değildir. Tamamen termal ve yapısal bir yerleşim hatasından kaynaklanmaktadır.

KÖK SEBEPLER (The Causes)

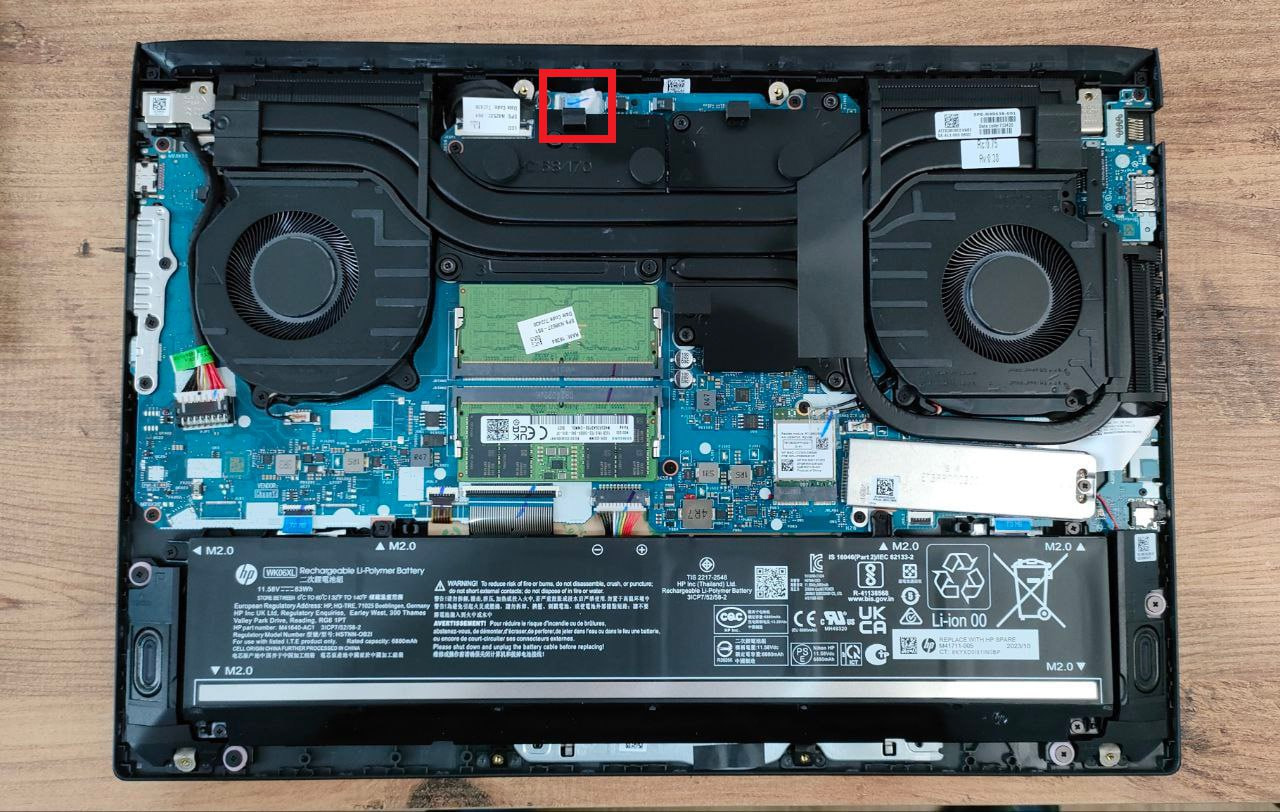

• Hatalı Termal Konumlandırma: Hall sensörü elemanı ve bu elemanı koruyan SMD sigorta hattı (Anakart şemasında genellikle FU6 olarak işaretlenmiştir), yüksek ısı üreten CPU/GPU bakır ısı borularına (heatpipes) ve VRM (Voltaj Düzenleyici Modül) fazlarına aşırı yakın yerleştirilmiştir.
• Mekanik ve Termal Stres: AAA sınıfı oyunlarda veya ağır iş yüklerinde (Render, Derleme) bu bölgedeki sıcaklık düzenli olarak 85°C – 95°C seviyelerine ulaşır. Sürekli ısınma ve soğuma döngüsü (Thermal Cycling), kurşunsuz lehim bilyelerinde mikroskobik çatlaklara ve SMD elemanının iç direncinde bozulmaya yol açar.
• Bileşen Tolerans Sınırları: Üretim bandında tercih edilen alt seviye sensör entegrelerinin yüksek sıcaklık kararlılık katsayıları, bu seviyedeki bir termal baskıyı tolere edebilecek düzeyde değildir.

SİSTEMİK SONUÇLAR (The Effects)

• Hatalı “Kapak Kapalı” Sinyali: Isıl deformasyona uğrayan sensör kararsızlaşır. Kapak tamamen açık olsa dahi, mantıksal çıkış hattı (Logic Output) sıfıra düşerek EC’ye “Kapak Kapandı” bilgisi gönderir.
• Donanımsal Siyah Ekran ve Kilitlenme: Kullanıcı oyun oynarken ekran aniden kararır. Sinyal kesintisi işletim sistemini bypass ettiği için arka planda sesler devam etse de panele giden EDP voltajı kesilir. Cihaz uyanmayı reddeden derin bir uyku döngüsüne girer.
• TDP Throttling (Performans Çöküşü): En kritik sonuç budur. Sistem kapağın kapalı olduğunu düşündüğü an, ısıl birikmeyi önlemek adına işlemci güç sınırını (Package Power Limit) donanımsal olarak 35W – 45W arasına kilitler. Bu durum FPS değerlerinde ani ve kalıcı %50’ye varan düşüşlere neden olur.

🚨 KRİTİK UYARI: Sensör İptalinin Donanımsal Zararları

Merdiven altı tamir servislerinde sıklıkla uygulanan “sensör hattının anakarttan kazınması veya kablosunun sökülmesi” işlemi kesinlikle bir çözüm değildir. Sensör hattı açık devre bırakıldığında ekran kararması engellense bile, Gömülü Kontrolcü (EC) güvenlik protokolü gereği cihazı kalıcı olarak “Kapak Kapalı Modu”nda çalıştırır. Sonuç olarak işlemciniz asla tam gücüne (Turbo Boost frekanslarına) ulaşamaz ve cihaz ömür boyu düşük performans moduna mahkum edilir. Kalıcı çözüm sadece parça değişimiyle mümkündür.

3. Yüksek Risk Altındaki Modellerin Tasnifi

Teknik servis veri tabanımızda ve servis kayıtlarımızda, söz konusu arızanın yoğunlaştığı spesifik HP Victus 16 varyasyonları şunlardır. Bu kodlar Türkiye pazarındaki distribütör modellerini temsil etmektedir:

4. Arke Bilgisayar Profesyonel Onarım Protokolü

Arke Bilgisayar olarak, bu sorunun yazılımsal müdahalelerle (format, grafik sürücüsü güncellemesi, BIOS downgrade) veya geçici bypass yöntemleriyle çözülemeyeceğini laboratuvar ortamında kanıtlamış bulunmaktayız. Servisimizde uygulanan kalıcı ve garantili onarım aşamaları şu şekildedir:

1. Arıza Tespiti ve Voltaj Analizi: Osiloskop yardımıyla sensörün logic çıkış ucu ve FU6 sigorta hattındaki voltaj dalgalanmaları kapak açık pozisyondayken test edilir. Isıl yük bindiğinde voltajın 3.3V seviyesinden mantıksal 0 seviyesine düştüğü doğrulanır.
2. BGA/SMD Mikro-Lehimleme ile Değişim: Arızalı ve ısıdan deforme olmuş mevcut Hall sensörü, kızılötesi alt ısıtıcı korumalı hassas istasyonlarda sökülür. Yerine endüstriyel sınıfta yer alan, yüksek sıcaklık toleransına sahip (High-Temperature Rated) orijinal yeni bileşen entegre edilir.
3. Termal İzolasyon ve Kalkanlama: Yeni sensörün üzerine gelecek dönemde bakır borulardan doğrudan radyant ısı geçişini engellemek adına Kapton (Poliimid) yalıtım bandı ve özel havacılık sınıfı termal bariyer kalkanı uygulanır. Böylece kronik tasarım hatası donanımsal modifikasyonla kalıcı olarak bertaraf edilir.
4. Stres Testi ve TDP Doğrulaması: Onarım sonrasında cihaz FurMark ve Prime95 gibi ağır yük testlerine alınır. İşlemcinin TDP sınır değerleri izlenir, kapak hareket ettirilerek ekran kararlılığı test edilir ve sorunsuz çalışan cihaz 6 ay servis garantisiyle müşteriye teslim edilir.
